Linux CPU 性能 上下文

背景

Linux 是一个多任务操作系统，当比较多数量的进程抢夺 CPU 时，上下文切换的损耗会显得比较大，本文讲述如何衡量 Linux 系统的上下文切换的性能指标，以及上下文切换的基础知识。

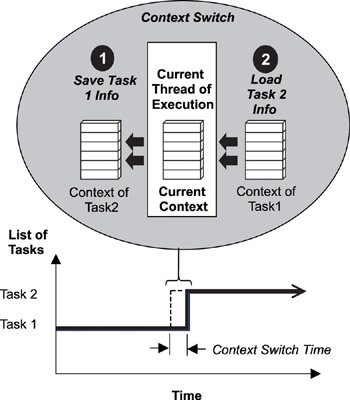

CPU 上下文切换

简单理解，CPU 上下文切换是更新了 CPU 寄存器的值，或者硬件触发信号，调用中断处理程序。

根据任务不同，有不同场景的上下文切换，有特权模式切换，进程上下文切换，线程上下文切换，中断上下文切换。

特权模式切换

特权模式切换是指系统调用过程，在同一个进程中进行“用户态－内核态－用户态”的切换过程，一次系统调用，会发生两次 CPU 上下文切换。这过程中，先保存 CPU 寄存器里原来用户态的指令位置，接下来要执行内核态代码，CPU 寄存器更新为内核态指令的位置，最后跳转到内核态运行内核任务。

与进程上下文切换不同的是，系统调用过程中，不会涉及到虚拟内存等进程用户态的资源，也不会切换进程。

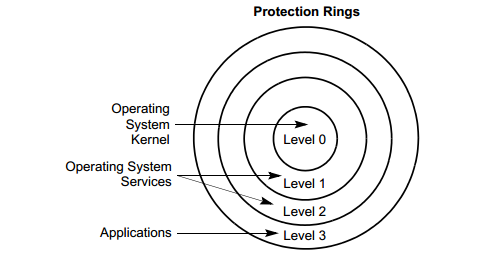

更多 Linux Protection Rings 特权保护级别，看下图

不同级别可以访问的资源级别不一样，如最里层的内核空间 Ring 0 可以直接访问所有资源，最外层的用户空间 Ring 3 只能访问受限资源，不能直接访问内存等硬件设备，必须通过系统调用陷入内核中，才能访问特权资源。

进程上下文切换

进程上下文切换，是指从一个进程切换到另一个进程。进程是由内核来管理和调度的，进程的切换只能发生在内核态。

进程的上下文有什么内容？

进程的上下文有虚拟内存、栈、全局变量等用户空间的资源，还包括内核堆栈、寄存器等内核空间的状态。
于是，切换进程的过程比系统调用过程要多一步，在保存内核状态与 CPU 寄存器之前，需要把进程的虚拟内存、栈等保存下来；等加载下一个进程的内核态后，需要更新下一个进程的虚拟内存、栈等。

CPU 上下文切换耗时

引用测试报告 How long does it take to make a context switch?，每次上下文切换都需要几十纳秒到数微秒的 CPU 时间。这个时间还是相当可观的，特别是在进程上下文切换次数较多的情况下，很容易导致 CPU 将大量时间耗费在寄存器、内核栈以及虚拟内存等资源的保存和恢复上，进而大大缩短了真正运行进程的时间。

对内存访问的影响

Linux 通过 TLB（Translation Lookaside Buffer）来管理虚拟内存到物理内存的映射关系。当虚拟内存更新后，TLB 也需要刷新，内存的访问也会随之变慢。特别是在多处理器系统上，缓存是被多个处理器共享的，刷新缓存不仅会影响当前处理器的进程，还会影响共享缓存的其他处理器的进程。

如何进行进程调度

• 首先，为了公平调度，CPU 时间被划分为一段段的时间片，这些时间片再被轮流分配给各个进程；
• 第二，进程在系统资源不足（比如内存不足）时，要等到资源满足后才可以运行，这个时候进程也会被挂起，并由系统调度其他进程运行；
• 第三，当进程通过睡眠函数 sleep 这样的方法将自己主动挂起时，自然也会重新调度；
• 第四，当有优先级更高的进程运行时，为了保证高优先级进程的运行，当前进程会被挂起，由高优先级进程来运行；
• 最后，发生硬件中断时(比如网卡硬盘键盘等)，CPU 上的进程会被中断挂起，转而执行内核中的中断服务程序。

线程上下文切换

我们这里讨论同一个进程下多个线程的上下文切换。

线程是调度的基本单位，而进程则是资源拥有的基本单位。于是，内核中的任务调度，实际上的调度对象是线程；而进程只是给线程提供了虚拟内存、全局变量等资源。

由于同一个进程下，多个线程共享虚拟内存等资源，所以线程的上下文切换，只需切换线程的私有数据、寄存器等不共享的数据。

中断上下文切换

中断其实是一种异步的事件处理机制，可以提高系统的并发处理能力。中断有两种，分别是硬中断与软中断。

• 硬中断：比如网卡接收数据后，需要通知 Linux 内核有新的数据到了，通过硬件中断的方式发送电信号给内核，内核此时调用中断处理程序来响应下。这一步需要快速响应，防止时间过长影响系统的并发处理能力。于是，内核把网卡的数据读到内存中，更新一下硬件寄存器的状态，表示数据已经读好了。再发送一个软中断信号给用户程序，结束中断处理程序。
• 软中断：用户程序需要上面网卡接收的数据，正处于 read 或者 epoll 的系统调用的 Sleep 状态中。系统如何通知用户程序收数据呢？每个 CPU 都对应一个软中断内核线程，名 ksoftirqd/$CPU_NUM，它被软中断信号唤醒，从内存中找到网络数据，按照网络协议栈，对数据进行逐层解析和处理，再发到用户程序上（唤醒用户程序）

为了快速响应硬件的事件，中断处理会打断进程的正常调度和执行，转而调用中断处理程序，响应设备事件。而在打断其他进程时，就需要将进程当前的状态保存下来，这样在中断结束后，进程仍然可以从原来的状态恢复运行。

对同一个 CPU 来说，中断处理比进程拥有更高的优先级，所以中断上下文切换并不会与进程上下文切换同时发生。同样道理，由于中断会打断正常进程的调度和执行，所以大部分中断处理程序都短小精悍，以便尽可能快的执行结束。

跟进程上下文不同，中断上下文切换并不涉及到进程的用户态。所以，即便中断过程打断了一个正处在用户态的进程，也不需要保存和恢复这个进程的虚拟内存、全局变量等用户态资源。中断上下文，其实只包括内核态中断服务程序执行所必需的状态，包括 CPU 寄存器、内核堆栈、硬件中断参数等。

另外，跟进程上下文切换一样，中断上下文切换也需要消耗 CPU，切换次数过多也会耗费大量的 CPU，甚至严重降低系统的整体性能。所以，当你发现中断次数过多时，就需要注意去排查它是否会给你的系统带来严重的性能问题。

频繁上下文切换的问题

过多的上下文切换，会把 CPU 时间消耗在寄存器、内核栈以及虚拟内存等数据的保存和恢复上，缩短进程真正运行的时间，成了系统性能大幅下降的一个元凶。

从性能角度看待上下文切换:

• 自愿上下文切换，是指进程无法获取所需资源，导致的上下文切换。比如说， I/O、内存等系统资源不足时，就会发生自愿上下文切换。
• 非自愿上下文切换，则是指进程由于时间片已到等原因，被系统强制调度，进而发生的上下文切换。比如说，大量进程都在争抢 CPU 时，就容易发生非自愿上下文切换。

模拟与验证

模拟

使用sysbench命令行工具可以模拟系统多线程调度的瓶颈，它可以造成大量的线程线程，造成频率大的非自愿上下文切换。

yum install sysbench

# 以 10 个线程运行 5 分钟的基准测试，模拟多线程切换的问题
sysbench --threads=10 --max-time=300 threads run

验证

验证测量工具：vmstat, pidstat，需要先安装sysstat，该工具包包含着两个工具

yum install sysstat

vmstat 5

每 5 秒输出 1 组数据，指标有：

• cs（context switch）是每秒上下文切换的次数；
• in（interrupt）则是每秒中断的次数；
• r（Running or Runnable）是就绪队列的长度，也就是正在运行和等待 CPU 的进程数；
• b（Blocked）则是处于不可中断睡眠状态的进程数。

pidstat -wt 1

每隔 1 秒输出 1 组数据，-w 表示输出进程切换指标，-u表示输出 CPU 使用指标，-wt表示输出线程的上下文切换指标

watch -d cat /proc/interrupts

查看/proc这个虚拟文件目录下，Linux 的中断使用情况，值得注意的指标有：
RES 重调度中断，这个中断类型表示，唤醒空闲状态的 CPU 来调度新的任务运行，也称为处理器间中断（Inter-Processor Interrupts，IPI）

参考资料

Preemptive Priority-Based Scheduling
Linux 特权级别 wiki
Linux 概念，中断与中断处理
